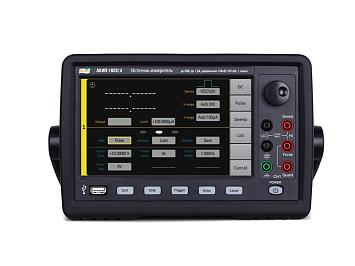

АКИП-1602/4 источник-измеритель

АКИП-1602/4 источник-измеритель
АКИП-1602/4 источник-измеритель
Артикул: ep-4806-28127
Гарантия: 12 мес.
Госреестр РФ: 92248-24
Поверка: уточняйте у менеджера
Бренд: АКИП
Цена:
378 456 Р
Доступен для заказа
Добавить к сравнению

Описание источника-измерителя АКИП-1602/4:

Новая серия АКИП-1602 4-х квадрантных прецизионных источников-измерителей (source meter unit) характеризуется высокой стабильностью и точностью воспроизведения электрической мощности постоянного тока (источник) с одновременным измерением выходного сигнала с максимальным разрешением 6 ½ разряда (мультиметр). Во время анализа ВАХ и испытаний ИУ прибор может быть задействован в качестве прецизионного источника (напряжение, ток, источник импульсов), и одновременно как вольтметр, амперметр и омметр. Наиболее востребовано применение новинок для характеризации компонентов в производственных приложениях, включающих тест изделий полупроводниковой архитектуры, органических материалов, современных систем энергосберегающего освещения, анализ пассивных элементов РЭА и характеристик наноматериалов.

Особенности источников-измерителей серии АКИП-1602:

  • прецизионный «Источник-Измеритель» с работой в режимах источник напряжения, источник тока, измеритель напряжения / амперметра, измеритель сопротивления;
  • число каналов: 1 или 2 (модели с индексом А);
  • работа в четырех квадрантах ВАХ (диаграммы «напряжение-ток»);
  • выходные характеристики: до ±210 В и ±3 А (режим DC) или до ±10,5 А в импульсном режиме (в зависимости от модификации);
  • разрешение от 100 нВ и 10 фА (в зависимости от модификации);
  • базовая погрешность (DCV): ±0,02% (при разрешении 6,5 разрядов);
  • быстродействие: 1М измерений/с при разрешении 4,5 разрядов;
  • отображение кривых I-В, X-t и других графиков на экране;
  • измерения по 2-х и 4-х проводной схеме подключения с программируемыми током и напряжением;
  • работа по программе, минимальная длительность шага 1 мкс;
  • встроенные программы тестирования диодов, триодов, MOS tubes, IGBT;
  • встроенная функция LIMIT: поддержка 14 групп допусковых тестов годен / негоден (PАSS / FAIL), несколько типов сортировки, режимы задания допуска;
  • встроенные математические функции;
  • защита от перенапряжения и перегрева ИУ (OVP / OTP);
  • интерфейс: RS-232, USB, LAN;
  • большой графический, сенсорный ЖК-дисплей (TFT, диагональ 17 см, разрешение 800 х 480).

Технические характеристики источника-измерителя АКИП-1602/4:

ПараметрЗначение
АКИП-1602/1АКИП-1602/1ААКИП-1602/2АКИП-1602/2ААКИП-1602/3АКИП-1602/3ААКИП-1602/4
Режим "Источник" (Source)
Число каналов1212121
Максимальная индикация / число разрядов6,55,5
Выходные характеристикиНапряжение±210 В±63 В
Ток DC±3,3 А±1,515 А
Ток (импульс)±10,5 Анет
Максимальное разрешениеНапряжение100 нВ1 мкВ
Ток10 фА1 пА100 фА10 пА
Максимальная мощность (output Pow)38,8 Вт
Режим «Измеритель» (Measure)
Максимальная индикация / число разрядов6,5
Диапазон измеренийНапряжение100 нВ…200 В100 нВ…60 В
Ток10 фА…10 А1100 фА…10 А110 фА…3 А1 пА…1,5 А
Сопротивление1 мкОм…200 МОм
Максимальное разрешениеНапряжение100 нВ
Ток10 фА100 фА10 фА100 фА
Сопротивление1 мкОм
1 – предел 10 А доступен только в импульсном режиме
Максимальные значения напряжения и тока
РежимМаксимальное напряжение (В)Максимальный ток (А)Ограничение суммарного тока при применении Канала 1 (I1, V1) и канала 2 (I2, V2) 1
V1 (В)V2 (В)Предельный ток (А)
Постоянный ток или напряжение63,03±(0 ≤ V1 ≤ 6)±(0 ≤ V2 ≤ 6)I1 + I2 ≤ 4
211,515±(6 ≤ V2 ≤ 21)I1 + I2 x1,6 ≤ 4
2100,105±(6 ≤ V1 ≤ 21)±(0 ≤ V2 ≤ 6)I1 + I2 x0,625 ≤ 2,5
Импульсный ток или напряжение610,5±(6 ≤ V2 ≤ 21)I1 + I2 ≤ 2,5
2001,515-
2100,105
1 – 2 канала имеют модели АКИП-1602/1А, АКИП-1602/2А, АКИП-1602/3А
Пределы и разрешение установки выходного напряжения
ПределЗначение выходного напряженияРазрешение установкиМаксимальный токДлительность импульсов
АКИП-1602/1
АКИП-1602/1А		АКИП-1602/2
АКИП-1602/2А
АКИП-1602/3
АКИП-1602/3А
АКИП-1602/4		DCИмпульс
0,2 В0 ≤ |V| ≤ 0,21 В0,1 мкВ1 мкВ±3,03 А±10,5 А50 мкс ≤ t ≤ 100 мкс
2 В0 ≤ |V| ≤ 2,1 В1 мкВ10 мкВ
20 В0 ≤ |V| ≤ 6 В10 мкВ100 мкВ
0 ≤ |V| ≤ 21 В±1,515 А±1,515 А
200 В10 ≤ |V| ≤ 6 В100 мкВ1 мВ±3,03 А±3,03 А
±10,5 А50 мкс ≤ t ≤ 1 мс
6 ≤ |V| ≤ 21 В±1,515 А±1,515 А50 мкс ≤ t ≤ 100 кс
0 ≤ |V| ≤ 180 В-±1,05 А50 мкс ≤ t ≤ 10 мс
0 ≤ |V| ≤ 200 В-±1,515 А50 мкс ≤ t ≤ 2,5 мс
0 ≤ |V| ≤ 210 В-±105 мА50 мкс ≤ t
21 ≤ |V| ≤ 210 В±105 мА--
1) - 60 В для модификации АКИП-1602/4
Пределы и разрешение установки выходного тока
ПределЗначение выходного токаРазрешение установкиМаксимальный токДлительность импульсов
АКИП-1602/1
АКИП-1602/1 А		АКИП-1602/2 АКИП-1602/2ААКИП-1602/3 АКИП-1602/3ААКИП-1602/4DCИмпульс
10 нАа)0 ≤ |I| ≤ 10,5 нА10 фА-100 фА1пА±210 В±210 В50 мкс ≤ t ≤ 100 кс
100 нА0 ≤ |I| ≤ 105 нА100 фА1пА1пА10 пА
1 мкА0 ≤ |I| ≤ 1,05 мкА1пА10 пА10 пА100 пА
10 мкА0 ≤ |I| ≤ 10,5 мкА10 пА100 пА100 пА1 нА
100 мкА0 ≤ |I| ≤ 105 мкА100 пА1 нА1 нА10 нА
1 мА0 ≤ |I| ≤ 1,05 мА1 нА10 нА10 нА100 нА
10 мА0 ≤ |I| ≤ 10,5 мА10 нА100 нА100 нА1 мкА
100 мА0 ≤ |I| ≤ 105 мА100 нА1 мкА1 мкА10 мкА
1А0 ≤ |I| ≤ 105 мА1 мкА10 мкА10 мкА100 мкА±210 В--
105 мА ≤ |I| ≤ 1,05 А±21 В--
1,5 А0 ≤ |I| ≤ 105 мА±210 В--
105 мА ≤ |I| ≤ 1,515 А±21 В--
0 мА ≤ |I| ≤ 1,515 А-±21 В50 мкс ≤ t ≤ 100 кс
0 мА ≤ |I| ≤ 1,05 А b)-±180 В50 мкс ≤ t ≤ 10 мс
0 мА ≤ |I| ≤ 1,515 А a)-±200 В50 мкс ≤ t ≤ 2,5 мс
3 А0 ≤ |I| ≤ 105 мА10 мкА100 мкА100 мкА1 мА±210 В--
105 мА ≤ |I| ≤ 1,515 А±21 В--
1,515 мА ≤ |I| ≤ 3,03 А--±6 В--
10 А c)0 ≤ |I| ≤ 10,5 А--±6 В50 мкс ≤ t ≤ 1 мс
а) - отсутствует у моделей АКИП-1602/2 и АКИП-1602/2А.
b) - уровень тока в основании импульсов ограничен до ± 50 мА.
с) - уровень тока в основании импульсов ограничен до ± 500 мА.
Технические характеристики в режиме воспроизведения напряжения («Источник»/ Source)
ПределПараметрЗначения
АКИП-1602/1
АКИП-1602/1А		АКИП-1602/2
АКИП-1602/2А		АКИП-1602/3
АКИП-1602/3А		АКИП-1602/4
±200 мВРазрешение0,1 мкВ1 мкВ1 мкВ1 мкВ
Погрешность установки±(0,015 % + 225 мкВ)
Шум≤10 мкВ
±2 ВРазрешение1 мкВ10 мкВ10 мкВ10 мкВ
Погрешность установки±(0,02 % + 350 мкВ)
Шум≤20 мкВ
±20 ВРазрешение10 мкВ100 мкВ100 мкВ100 мкВ
Погрешность установки±(0,015 % + 5 мВ)
Шум≤200 мкВ
±200 ВРазрешение100 мкВ1 мВ1 мВ-
Погрешность установки±(0,015 % + 50 мВ)
Шум≤2 мВ
Технические характеристики в режиме воспроизведения тока («Источник»/ Source)
ПределПараметрЗначения
АКИП-1602/1
АКИП-1602/1А		АКИП-1602/2
АКИП-1602/2А		АКИП-1602/3
АКИП-1602/3А		АКИП-1602/4
±10 нАРазрешение10 фА-100 фА-
Погрешность установки±(0,1 % + 50 пА)
Шум≤2 пА
±100 нАРазрешение100 фА1 пА1 пА-
Погрешность установки±(0,06 % + 100 пА)
Шум≤5 пА
±1 мкАРазрешение1 пА10 пА10 пА10 пА
Погрешность установки±(0,025 % + 500 пА)
Шум≤25 пА
±10 мкАРазрешение10 пА100 пА100 пА100 пА
Погрешность установки±(0,025 % + 15 нА)
Шум≤60 пА
±100 мкАРазрешение100 пА1 нА1 нА1 нА
Погрешность установки±(0,02 % + 25 нА)
Шум≤3 нА
±1 мАРазрешение1 нА10 нА10 нА10 нА
Погрешность установки±(0,02 % + 200 нА)
Шум≤6 нА
±10 мАРазрешение10 нА100 нА100 нА100 нА
Погрешность установки±(0,02 % + 2,5 мкА)
Шум≤200 нА
±100 мАРазрешение100 нА1 мкА1 мкА1 мкА
Погрешность установки±(0,02 % + 20 мкА)
Шум≤600 нА
±1 АРазрешение1 мкА10 мкА10 мкА10 мкА
Погрешность установки±(0,03 % + 15 мА)
Шум≤70 мкА
±1,5 АРазрешение1 мкА10 мкА10 мкА10 мкА
Погрешность установки±(0,05 % + 35 мА)
Шум≤150 мкА
±3 АРазрешение10 мкА100 мкА--
Погрешность установки±(0,4% + 7 мА)-
Шумне нормируется
±10 А 1Разрешение10 мкА100 мкА--
Погрешность установки±(0,4 % + 25 мА) 2-
Шумне нормируется
1 – предел 10 А доступен только в импульсном режиме у моделей АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А.
2 - при PLC=0,01.
Технические характеристики при измерении напряжения («Измеритель»/ Meter)
ПределПараметрЗначения
АКИП-1602/1
АКИП-1602/1А		АКИП-1602/2
АКИП-1602/2А		АКИП-1602/3
АКИП-1602/3А		АКИП-1602/4
±200 мВРазрешение0,1 мкВ
Погрешность измерения±(0,015 % + 225 мкВ)
±2 ВРазрешение1 мкВ
Погрешность измерения±(0,02 % + 350 мкВ)
±20 ВРазрешение10 мкВ
Погрешность измерения±(0,015 % + 5 мВ)
±200 ВРазрешение100 мкВ-
Погрешность измерения±(0,015 % + 50 мВ)
Диапазоны максимальных значений± 210 мВ…± 210 В
Входное сопротивление>10 ГОм
Температурный коэффициент (TC)±(0,15 х погрешность измерений/°С)
Технические характеристики при измерении тока («Измеритель»/ Meter)
ПределПараметрЗначения
АКИП-1602/1
АКИП-1602/1А		АКИП-1602/2
АКИП-1602/2А		АКИП-1602/3
АКИП-1602/3А		АКИП-1602/4
±10 нАРазрешение10 фА-10 фА-
Погрешность измерения±(0,1 % + 50 пА)
±100 нАРазрешение100 фА100 фА100 фА-
Погрешность измерения±(0,06 % + 100 пА)
±1 мкАРазрешение1 пА
Погрешность измерения±(0,025 % + 500 пА)
±10 мкАРазрешение10 пА
Погрешность измерения±(0,025 % + 1,5 нА)
±100 мкАРазрешение100 пА
Погрешность измерения±(0,02 % + 25 нА)
±1 мАРазрешение1 нА
Погрешность измерения±(0,02 % + 200 нА)
±10 мАРазрешение10 нА
Погрешность измерения±(0,02 % + 2,5 мкА)
±100 мАРазрешение100 нА
Погрешность измерения±(0,02 % + 20 мкА)
±1 АРазрешение1 мкА
Погрешность измерения±(0,03 % + 1,5 мА)
±1,5 АРазрешение1 мкА
Погрешность измерения±(0,05 % + 3,5 мА)
±3 АРазрешение10 мкА-
Погрешность измерения±(0,4 % + 7 мА)-
±10 А 1Разрешение10 мкА-
Погрешность измерения±(0,4 % + 25 мА) 2-
1 – предел 10 А доступен только в импульсном режиме у моделей АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А.
2 - при PLC=0,01.
Технические характеристики при измерении сопротивления
ПределПараметрЗначения
АКИП-1602/1
АКИП-1602/1А		АКИП-1602/2
АКИП-1602/2А		АКИП-1602/3
АКИП-1602/3А		АКИП-1602/4
2 ОмРазрешение1 мкОм
Тестовый ток1 А
Погрешность измерения±(0,02 % + 0,00035 Ом)
20 ОмРазрешение10 мкОм
Тестовый ток100 мА
Погрешность измерения±(0,06 % + 0,0035 Ом)
200 ОмРазрешение100 мкОм
Тестовый ток10 мА
Погрешность измерения±(0,065 % + 0,035 Ом)
2 кОмРазрешение1 мОм
Тестовый ток1 мА
Погрешность измерения±(0,06 % + 0,35 Ом)
20 кОмРазрешение10 мОм
Тестовый ток100 мкА
Погрешность измерения±(0,065 % + 3,5 Ом)
200 кОмРазрешение100 мОм
Тестовый ток10 мкА
Погрешность измерения±(0,06 % + 35 Ом)
2 МОмРазрешение1 Ом
Тестовый ток1 мкА
Погрешность измерения±(0,095 % + 350 Ом)
20 МОмРазрешение10 Ом
Тестовый ток100 нА
Погрешность измерения±(0,18 % + 3,5 кОм)
200 МОмРазрешение100 Ом
Тестовый ток10 нА
Погрешность измерения±(1,08 % + 35 кОм)
Максимальная длительность импульсов и коэффициента заполнения (АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А)
Режим DC или импульсный режим
Максимальное напряженияМаксимальный ток на вершине импульсовМаксимальный ток в основании импульсовМаксимальная длительность импульсаМаксимальный Коэффициент заполнения
6 В3,03 А 1)3,03 А а)непрерывный100 %
21 В1,515 А а)1,515 А а)непрерывный100 %
210 В0,105 А0,105 Анепрерывный100 %
Только импульсный режим
6 В10,5 А0,5 А1 мс2,5 %
180 В10,5 А0,05 А10 мс2,5 %
200 В1,515 А0,05 А2,5 мс2,5 %
1) - при использовании двух каналов ограничивается суммарный максимальный ток двух каналов
Минимальная длительность импульсов при данном напряжении, токе и условии установления переходного процесса (АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А)
Значение источникаПредельное значениеНагрузкаУстановление переходного процесса у источника (% от предела)Минимальная длительность импульса
200 В1,5 А200 Ом0,1 %1 мс
6 В10,5 А0,6 Ом0,1 %0,2 мс
1,5 А200 В65 Ом0,1 %2,5 мс
10, 5 А6 В0,5 Ом0,1 %0,2 мс
Дополнительная погрешность при установке времени измерения меньше 1PLC
Установка PLCНоминальный предел напряженияНоминальный предел тока
0,2 В2…200 В10 нА100 нА1 мкА…100 мА1…3 А
0,1 PLC0,01 %0,01 %0,1 %0,01 %0,01 %0,01 %
0,01 PLC0,05 %0,02 %1 %0,1 %0,05 %0,02 %
0,001 PLC0,5 %0,2 %5 %1 %0,5 %0,2 %
Общие характеристики
ПараметрЗначение
АКИП-1602/1АКИП-1602/1ААКИП-1602/2АКИП-1602/2ААКИП-1602/3АКИП-1602/3ААКИП-1602/4
Тип ЖКИГрафический ЖК-дисплей (TFT), диагональ 17см
ИнтерфейсRS-232, USB, LAN
Условия эксплуатации0 °C…55 °C и относительная влажность до 85 %
Напряжение питания~100 … 240 В 50 …60 Гц (250 ВА)
Время прогреваНе меньше 60 мин
Габаритные размеры215 х 132 х 490 мм
Масса8,5 кг10 кг8,5 кг10 кг8,5 кг10 кг8,5 кг
