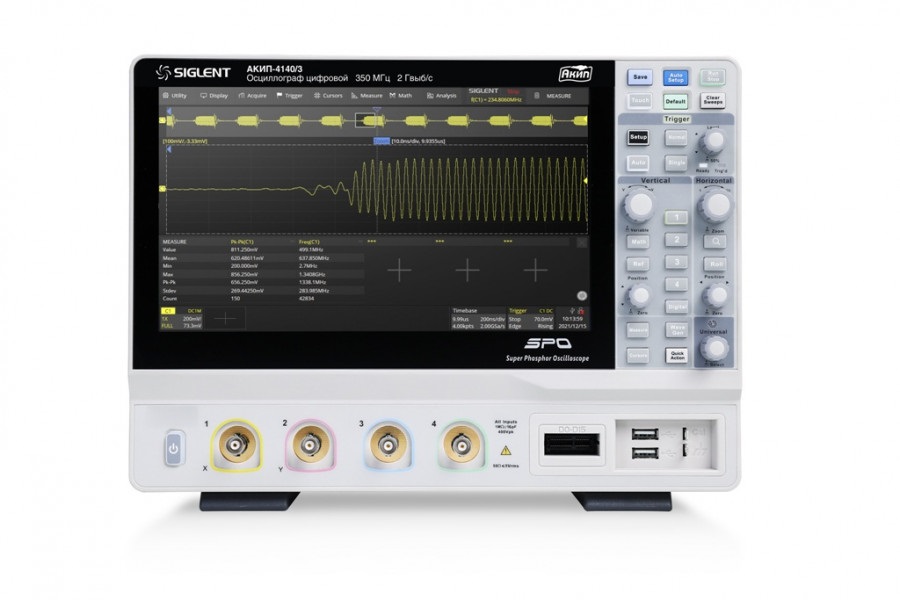

| Параметр |
Значение |
| Канал вертикального отклонения |
| Число каналов |
4 |
| Полоса пропускания (-3 дБ, 50 Ом) |
200 МГц |
| Время нарастания (50 Ом) |
£ 1,7 нс |
| Ограничение ПП |
20 МГц |
| Коэффициент отклонения (Коткл.) |
500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм |
| Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел) |
55 мкВ |
| Погрешность измерения постоянного напряжения при Uсм = 0 В |
500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ |
| Диапазон установки смещения |
50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В |
| Входной импеданс |
50 Ом (± 1 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ |
| Максимальное входное напряжение |
≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз – 50 Ом |
| Канал горизонтального отклонения |
| Коэффициент развертки (Кразв.) |
1 нс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел…1000 с/дел |
| Погрешность установки Кразв |
±2,5*10-6 |
| Погрешность измерения временных интервалов |
±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц |
| Режимы работы |
Основной, ZOOM окна, самописец (ROLL), X-Y |
| Синхронизация |
| Источники синхросигнала |
Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
| Режимы запуска развертки |
Автоматический, ждущий, однократный |
| Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
| Предзапуск |
0…100% памяти |
| Послезапуск |
0…5000 делений |
| Синхронизация по зоне |
Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает |
| Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации |
Внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
| Аналого-цифровое преобразование |
| Разрешение по вертикали |
12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES) |
| Частота дискретизации |
1 ГГц на канал (2 ГГц в режиме объединения каналов) |
| Интерполяция |
SinX/X, X |
| Длина записи |
100 МБ на канал (200 МБ в режиме объединения каналов) 2 |
| Пиковый детектор |
1 нс |
| Режимы работы |
Выборка, пиковый детектор, усреднение, накопление, ERES |
| Курсорные измерения |
| Источник курсоров |
КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА |
| Функции |
Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2) |
| Автоматические измерения |
| Источник измерений |
КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM |
| Диапазон измерений |
Весь экран или ограниченно (определяется курсорами) |
| Функции по вертикали |
Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе |
| Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэффициент Заполнения, -Коэффициент Заполнения, Задержка, Джиттер |
| Дополнительные |
Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов |
| Измерение задержки |
Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение |
| Статистика |
Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание |
| Математика |
| Математические каналы |
F1, F2, F3, F4 |
| Источник математики |
КАН1…КАН4, F1…F4 |
| Функции |
+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 2 МБ |
| АЧХ анализ |
| Измерительный канал |
Любой из аналоговых каналов |
| Поддерживаемый источник сигнала |
Встроенный генератор сигналов – программная опция Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
| Тип развертки |
Прямая, многоуровневая |
| Диапазон частот |
10 Гц … 120 МГц (линейный или логарифмический режим) |
| Виды измерений |
Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза |
| Дополнительные возможности |
| Режим HISTORY |
Сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
| Измерение мощности (опция) |
Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Декодирование |
| Формат данных |
Стандартно - I2C, SPI, UART/RS232, CAN, LIN Опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
| Логический анализатор (Опция) |
| Число каналов |
16 |
| Частота дискретизации |
500 МГц максимум |
| Длительность импульса |
от 3,3 нс |
| Длина памяти |
до 50 МБ/канал |
| Синхронизация |
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN Опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
| Порог срабатывания |
TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) |
| Генератор функциональный (Опция) |
| Выходной разъем |
На задней панели, BNC-тип |
| Формы сигналов |
Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
| Частотный диапазон |
1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
| Разрешение |
1 мкГц |
| Погрешность установки |
±5*10-5 |
| Частота дискретизации |
125 МГц |
| Длина памяти |
16000 точек для произвольной формы |
| Разрядность ЦАП |
14 бит |
| Выходной уровень |
3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) |
| Постоянное смещение |
± 1,5 В (50 Ом); ± 3 В (1 МОм) |
| Скважность |
1 % ~ 99 % (для прямоугольника и импульса) |
| Симметрия |
0 % ~ 100 % (для пилы) |
| Общие данные |
| ЖК-дисплей |
Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений |
| Входы выходы |
Передняя панель: USB 2.0 Host (2), Выход калибратора 1 кГц, 3 В меандр Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз，ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) |
| Напряжение питания |
100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания |
| Условия эксплуатации |
0...+50 °С, влажность не более 90% без образования конденсата |
| Габариты (ДхШхВ) |
317,2 х 149 х 236 мм |
| Масса |
Нетто: 4,1 кг; Брутто: 5,6 кг |
