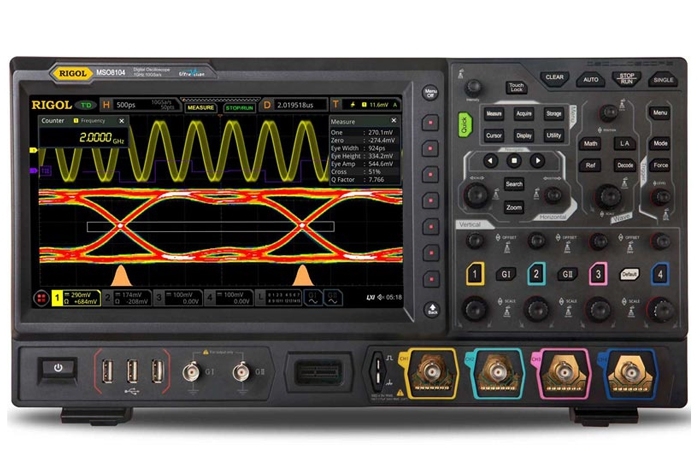

MSO8104 осциллограф смешанных сигналов

Артикул: ep-886-27791
Гарантия: 36 мес.
Госреестр РФ: 82665-21
Бренд: Rigol Technologies
Артикул производителя: А214153

Цена:

1 456 917 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Описание осциллографа смешанных сигналов MSO8104:

Цифровой осциллограф смешанных сигналов MSO8104 использует новейшую разработку компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. В осциллографе MSO8104 имеется большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным, а также предоставляет возможность использовать зональный запуск.

Осциллограф смешанных сигналов MSO8104 может объединять в одном корпусе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Столь широкая функциональность достигается путём установки дополнительных опций. Это позволяет применять осциллограф MSO8104 для решения очень широкого круга измерительных задач.

Особенностью осциллографа смешанных сигналов MSO8104 является возможность модернизации его параметров, включая возможность увеличения полосы пропускания до 2 ГГц. Кроме того, доступны опции анализа источников питания, измерения джиттера и анализа глазковых диаграмм.

Технические характеристики осциллографа смешанных сигналов MSO8104:

Полоса пропускания

50 Ом

1000 МГц
2000 МГц (опция MSO8000-BW10T20)
При всех включенных каналах максимальная полоса (с учетом установленной опции MSO8000-BW10T20) ограничена 1 ГГц

1 МОм

500 МГц

Режим дискретизации

Реальное время

Количество каналов

4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации

Максимальная скорость захвата осциллограмм

≥600000 осц./с

Режим

Обычный
Пиковый детектор: 400 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение: 12 бит

Максимальная дискретизация (реальное время)

Аналоговые каналы:
10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы)
При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса (с учетом установленных опций расширения полосы пропускания) ограничена 1 ГГц

Цифровые каналы:
1,25 Гвыб/с на канал

Глубина записи

Аналоговые каналы:
500 М точек (250 М точек - два канала; 125 М точек - все каналы)

Цифровые каналы:
62,5 М точек

Аналоговые каналы

Связь по входу

открытый, закрытый

Входной импеданс

1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1%

Учет ослабления пробников

0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X

Определение пробников

автоматическое определение пробников Rigol

Максимальное входное напряжение

1 МОм

300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик

50 Ом

5 Вскз

Вертикальное разрешение

8 бит

Вертикальное отклонение

1 МОм

1 мВ/дел ~ 10 В/дел

50 Ом

1 мВ/дел ~ 1 В/дел

Диапазон смещения

1 МОм

±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел )

50 Ом

±1 В (1 мВ/дел ~ 100 мВ/дел)
±4 В (102 мВ/дел ~1 В/дел)

Динамический диапазон

±5 дел (8 бит)

Ограничение полосы пропускания

1 МОм

20 МГц, 250 МГц; выбирается для каждого канала

50 Ом

20 МГц

Погрешность коэффициента усиления

±2% от полной шкалы

Погрешность смещения

≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения

ESD защита

±8 кВ (на входе BNC)

Изоляция между каналами

≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)

Цифровые каналы

Группировка каналов

16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15)

Диапазон порогов

±20 В с шагом 10 мВ

Погрешность установки порога

±(100 мВ + 3% от установленного значения)

Уровень порогов

TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем

Максималльное входное напряжение

±40 В Впик CAT I; переходное перенапряжение 800 Впик

Максимальный динамический диапазон

±10 В + значение порога

Минимальный размах напряжения

500 мВп-п

Входной импеданс

~101 кОм || 8 пФ

Вертикальное разрешение

1 бит

Аналоговые каналы

Коэффициент развертки

500 пс/дел ~ 1000 с/дел

Временное разрешение

2 пс

Погрешность временной баз

±1 ppm ± 2 ppm/год

Максимальная задержка

Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел

Диапазон коррекции смещения между каналами

±100 нс

Режимы

Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)

Цифровые каналы

Минимальная определяемая длительность импульса

3,2 нс

Максимальная входная частота

500 МГц

Задержка между каналами

1 нс (типично), 2 нс (максимально)

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип

Источник

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)

Режим измерения

обычный
с повышенной точностью (по всей длине памяти)

Максимальное количество отображаемых на канал

33 типа

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate

Другие

Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)

Анализ

частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция)

Статистика

текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени

Количество отображаемых одновременно

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend

Цветовая градация

Поддерживается в математических операциях, в том числе БПФ

БПФ (FFT)

Максимальная длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Представление

полный дисплей, половина дисплея

Поиск пиков

максимально 15 пиков

Тип

фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI

Отображение

таблица событий или навигации

Источник

любой аналоговый канал

Кнопки навигации

перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям

Pass / Fail

Источник

аналоговые каналы (CH1 ~ CH4)

Гистограмма

Источник

аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера

Тип

горизонтальные, вертикальные, измерение, измерение джиттера

Измерение

сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма

Режим

во всех режимах, включая ZOOM, XY, ROLL

Цветовая градация

Источник

аналоговые каналы (CH1 ~ CH4)

Темы

температура, интенсивность

Режим

во всех режимах

Стандартно

Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)

Опционально

RS-232 / UART декодирование - опция MSO8000-COMP
I²C / SPI декодирование - опция MSO8000-EMBD
LIN / CAN декодирование - опция MSO8000-AUTO
FlexRay декодирование - опция MSO8000-FLEX
I²S декодирование - опция MSO8000-AUDIO
MIL-STD-1553 декодирование - опция MSO8000-AERO

Источник

любой аналоговый канал

Измерение

высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность

Источник

любой аналоговый канал

Измерение

TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width

Отображение

Тренд, гистограмма

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети

Режим запуска

Авто, обычный, одиночный

Тип связи

AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)

Шумовая режекция

Вкл / Выкл

Блокировка уровня запуска

8 нс ~ 10 с

Полоса запуска

Внутренний

аналоговая полоса осциллографа

Внешний

200 МГц

Чувствительность триггера

Внутренний

1 дел.: 0,6 дел.: 10 мВ/дел ~ 19,8 мВ/дел
0,4 дел.: 20 мВ/дел ~ 49,5 мВ/дел
0,35 дел.: ≥ 50 мВ/дел

Внешний

DC ~ 100 МГц: 200 мВпп
100 МГц ~ 200 МГц: 500 мВпп

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Внешний

±8 В

Сеть

фиксировано 50%

Зональный триггер

Установка

нарисованная вручную область на экране

Условие запуска

пересекается "Intersect" или не пересекается "Not Intersect"

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Типы запуска

Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553

Запуск по фронту

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний, сеть

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по скорости нарастания

Условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

Диапазон установок

800 пс ~ 10 с

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по видеосигналу

Система

NTSC, PAL и SECAM

Стандарт

480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по истечении времени (TimeOut)

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Время

16 нс ~ 10 с

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по ранту

Условие

прохождение через заданный уровень

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по окну

Тип фронта

нарастающий, спадающий

Позиция запуска

вход, выход, время

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск Установка / Удержание

Фронт

нарастающий, спадающий

Установка времени

16 нс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск Установка / Удержание (Setup / Hold)

Установка

H, L

Условие

Время установки / удержания

8 нс ~ 1 с

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

RS-232 / UART запуск (опция MSO8000-COMP)

Условие запуска

Start, Error, Check Error, Data

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

I²C запуск (опция MSO8000-EMBD)

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, Address & Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Длина

1 ~ 5 байт

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

SPI запуск (опция MSO8000-EMBD)

Условие запуска

CS, TimeOut

Разрядностья

4 бит ~ 32 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

CAN запуск
(опция MSO8000-AUTO)

Условие запуска

начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random

Тип сигнала

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 5 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

FlexRay запуск
(опция MSO8000-FLEY)

Условие запуска

Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).

Скорость

до 10 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

LIN запуск
(опция MSO8000-AUTO)

Условие запуска

Sync, ID, Data, Data&ID, Wakeup, Sleep, Error

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

I²S запуск
(опция MSO8000-AUDIO)

Тип канала

левый, правый, левый и правый

Условие сравнения

＝, ≠, ＞, ＜, ＜＞, ＞＜

Режимы

I²S, LJ, RJ

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
только для четырехканальных моделей

MIL-STD-1553 запуск
(опция MSO8000-AERO)

Условие запуска

Data Sync, Cmd Sync, All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Количество каналов

Частота дискретизации

200 Мвыб/сек

Вертикальное разрешение

14 бит

Максимальная частота

25 МГц

Стандартные формы

синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой

Встроенные формы

sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус

Диапазон

100 мГц...25 МГц

Неравномерность

±0,5 дБ (относительно 1 кГц)

Гармонические искажения

-40 дБн

Негармонические искажения

-40 дБн

Коэффициент гармоник

Отношение сигнал / шум

40 дБ

Диапазон прямоугольного сигнала

100 мГц...15 МГц

Диапазон импульсного сигнала

100 мГц...1 МГц

Время нарастания / спада

< 15 нс

Выброс

< 5%

Коэффициент заполнения

50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал

Разрешение коэффициента заполнения

1% или 10 нс, что больше

Минимальная длительность импульса

20 нс

Разрешение длительности импульса

5 нс

Джиттер

5 нс

Диапазон

100 мГц...100 кГц

Линейность

Симметрия

0%...100%

Полоса

>25 МГц

Диапазон

100 мГц...1 МГц

Диапазон

100 мГц...10 МГц

Количество точек

2...16 К точек

Дополнительные свойства

поддержка сохранения и загрузки форм

Точность

100 ppm (10 кГц)

Разрешение

100 мГц или 4 бит, что больше

Уровень

20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)

Разрешение

100 мкВ или 3 бит, что больше

Точность

2% (на частоте 1 кГц)

Уровень

±2,5 В (высокий импеданс)
±1,25 В (50 Ом)

Разрешение

100 мкВ или 3 бит, что больше

Точность

±(2%уст.значения + 5 мВ + 0,5%амплитуды)

Тип

АМ, ЧМ, ШИМ

АМ

Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120%

ЧМ

Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота

ШИМ

Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... максимальная несущая частота

Закон

линейный / логарифмический

Интервал свипирования

1 мс ... 500 с

Частота

Внутри диапазона частот

Режим

N циклов, непрерывный

Количество импульсов

1 ... 1 000 000

Период

1 мкс ... 500 с

Задержка

0...100 с

Источник запуска

внутренний, ручной

Источник

аналоговые каналы (CH1 ~ CH4)

Функция измерения

DC, AC+DC RMS, AC RMS

Разрешение

ACV / DCV: 3 бита

Режим измерения

диаграмма, превшение свыше 3 сек

Общие параметры

Источник

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний

Разрешение

6 бит, пользовательская

Максимальная частота

максимальная частота аналогового канала или 1,2 ГГц (что меньше)

Функция измерения

частота, период, счет ипульсов

Суммирование

Источник

48-бит счетчика

Фронт

подсчет количества нарастающих фронтов

Временная база

внутренний источник опорной частоты

Тип дисплея

диагональ 10,1", емкостной сенсорный мультитач

Разрешение дисплея

1024 (по горизонтали) × 600 (по вертикали) точек

Сетка

10 делений (по вертикали) x 8 делений (по горизонтали)

Послесвечение

выкл; от 100 мс до 10 с; бесконечно

Яркость

256 уровней (ЖК HDMI)

Формат сохранения

настройки

setup (*.stp)

изображения

image (*.png, *.bmp, *.tif, *.jpg)

осциллограммы и данные

CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb)

Опорные осциллограммы

10 осциллограмм

USB 2.0 Hi-speed Host

3 на передней панели, 1 на задней панели

USB 2.0 Hi-speed Device

1 на задней панели (совместимость с USBTMC)

LAN

1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)

GPIB

адаптер USB-GPIB (опция)

WEB интерфейс

поддержка VNC Web

HDMI видеовыход

1 на задней панели (HDMI 1.4b, A plug)

Aux Output комбинированный выход

Разъем

BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)

Выход синхронизации
(Trig Out)

Импульсный сигнал синхронизации

Выход "Годен / Не годен" (Pass / Fail)

Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)

10 M In/Out

Вход

Импеданс 50 Ом
Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм)
Частота 10 МГц ± 10 ppm

Выход

Импеданс 50 Ом
Амплитуда 1,5 Впп (синусоидальная форма)

Выход компенсации пробника

Частота

меандр 1 кГц

Амплитуда

3 Вп-п

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Потребляемая мощность

Предохранитель

3,15 A, T тип, 250 В

Габаритные размеры (Ш*В*Г)

410 мм × 224 мм × 135 мм (Ш*В*Г)

Вес

4,0 кг без упаковки
9,2 кг с упаковкой

№	Наименование	Количество
1	Осциллограф смешанных сигналов MSO8104	1
2	Кабель питания	1
3	USB кабель	1
4	Пассивный высокоимпедансный пробник (500 МГц) RP3500A	4
5	Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A	2
6	Краткое руководство по эксплуатации	1
